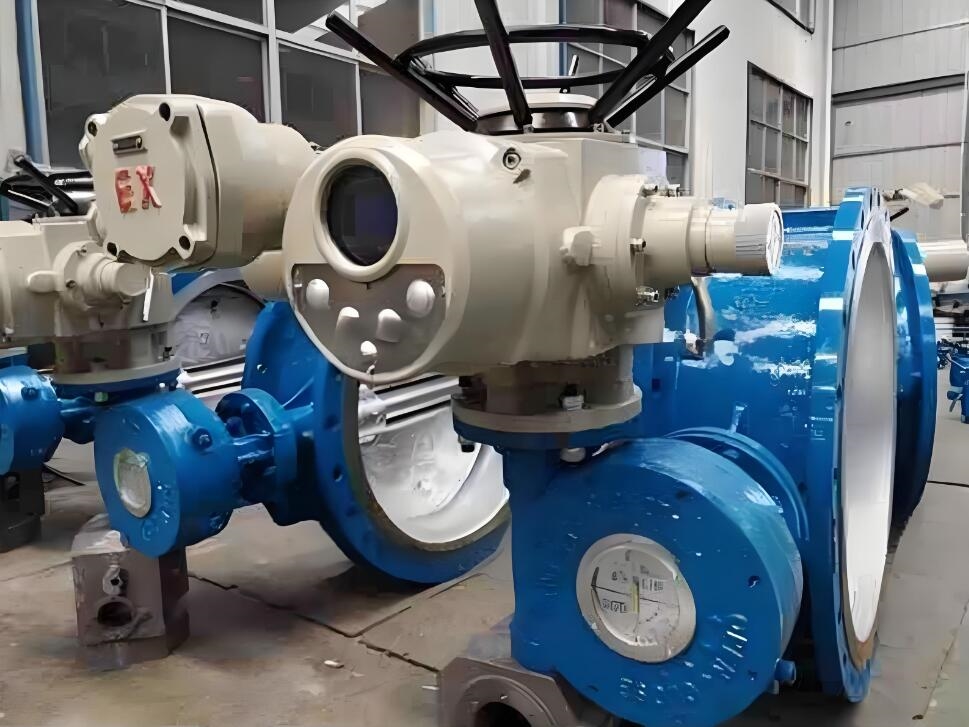

什么是矿用电动瓦斯蝶阀，核心特性与技术优势

 在煤矿开采过程中，瓦斯（主要成分为甲烷）的抽采与输送是安全生产的关键环节。作为瓦斯抽排系统、通风系统和抽采泵站中的核心控制设备，矿用电动瓦斯蝶阀的质量与运行状态直接关系到矿井的安全与效率。

一、什么是矿用电动瓦斯蝶阀

矿用电动瓦斯蝶阀是一种专门为煤矿等易爆环境设计的阀门设备，主要用于瓦斯抽排系统的管路上，承担介质通断、流量调节和压力平衡等任务。与常规工业阀门不同，这类阀门需同时满足防爆、防静电、耐腐蚀三项核心要求，以确保在高瓦斯、高湿度、多粉尘的井下环境中长期安全运行。

常见的矿用电动瓦斯蝶阀型号包括WSD941X、MD943F、MD943H等系列，公称通径覆盖DN50至DN1200，公称压力范围PN0.6至PN2.5MPa。用户可根据具体管路规格和工况条件进行选择。


二、核心特性与技术优势

矿用电动瓦斯蝶阀在设计上充分考虑了煤矿环境的特殊性，主要具备以下特点：

1. 防爆与安全性能

矿用电动瓦斯蝶阀的防爆等级分为dI和dIIBT4两类：dI适用于煤矿非采掘工作面，dIIBT4则用于工厂环境中的IIA、IIB级T1～T4组爆炸性气体混合物。井下使用设备必须取得矿用产品安全标志证书（MA证），隔爆等级不应低于Ex d I Mb，确保在瓦斯、煤尘爆炸危险环境中不产生引燃源。

2. 密封性能

目前主流产品多采用三偏心密封结构，阀座与蝶板在启闭过程中几乎无磨损，具有“越关越紧”的密封功能。密封圈通常选用不锈钢制作，结合金属硬密封与弹性密封的双重优点，无论在高低温条件下均能保持良好的密封性能。加之双向承压、双向密封的结构设计，部分产品可实现零泄漏。

3. 耐腐蚀与耐用性

阀体材料具有良好的耐腐蚀性能，能在矿井环境中长期使用。蝶板密封面多采用堆焊钴基硬质合金，耐磨损，使用寿命较长。此外，阀门设计还具备防静电功能，可有效避免瓦斯环境中因静电引发的事故。

4. 电动驱动与自动化控制

采用电动执行机构，可实现远程控制和自动化操作。电动装置的供电电源常规为三相380V或660V，50Hz。智能一体化型产品可通过4-20mA标准电流信号控制阀门开启程度，实现调节功能，并能与DCS系统或PLC控制器衔接，满足煤矿自动化控制要求。

三、选型指南

正确选型是设备长期稳定运行的基础。建议从以下几个方面考虑：

考量因素	具体要求
防爆等级	井下设备须选用dI级，且需确认产品具备MA认证；地面或工厂环境可按实际需求选用dIIBT4级
公称通径（DN）	根据管路尺寸选择，常用规格为DN50～DN1200
公称压力（PN）	匹配系统工作压力，常见为PN0.6～PN2.5MPa
连接方式	煤矿瓦斯管路以法兰连接为主，需确认阀门与管路法兰标准一致
控制方式	开关型（仅控制通断）或调节型（可控制开度），后者需配置4-20mA信号接口
介质与温度	确认适用介质为瓦斯，并核实阀门允许的工作温度范围是否覆盖现场工况

设计选型应匹配矿井防爆等级、介质特性与使用环境，建议根据阀门类型、口径、工作压力确定电动装置的扭矩、转速参数，扭矩储备系数不宜低于1.5倍，以满足井下长期启闭的载荷需求。

四、安装要点

矿用瓦斯电动蝶阀的安装须严格遵循煤矿安全规程与设备要求，建议重点关注以下几点：

1. 安装前准备

核对阀门型号、规格，确保与瓦斯管路的公称直径、压力等级匹配，且阀门应具备MA认证。检查阀体、电动执行器的防爆结构是否完好，无裂纹、变形；测试电动执行器的开关动作是否灵活，断电时能否手动应急操作。同时应清理阀门流道及法兰密封面，避免杂质影响密封性能。

2. 管路装配

安装位置应选在巷道干燥、通风良好且便于操作维护的区域，远离电气火花源。阀门与瓦斯管路采用法兰连接，法兰密封垫宜选用耐油、耐老化的丁腈橡胶材质；紧固螺栓时按对角均匀拧紧，确保密封面贴合紧密，以防瓦斯泄漏。阀门安装时应保持水平，阀杆轴线与地面垂直，避免管路应力导致阀体变形。电动执行器接线盒应朝向巷道外侧，电缆进线口采用防爆密封接头。

3. 电气接线

电动执行器的供电电源需与井下防爆开关匹配，严禁私拉乱接。接线时需区分电源线、控制线，电缆屏蔽层应可靠接地，接地电阻不大于4Ω。安装完成后，须测试阀门的远程控制与就地控制功能，确保限位开关能在阀门全开、全关位置准确切断电源，防止执行器过载损坏。

五、日常维护与故障处理

矿用电动瓦斯蝶阀在井下恶劣环境中运行，定期维护非常重要。

1. 日常检查项目

• 外观检查：查看阀体是否有明显损伤、腐蚀，密封部位是否存在泄漏；特别注意防爆接口是否完好无损，细微裂缝都可能导致严重后果。

• 操作测试：定期进行开闭操作测试，观察阀门动作是否顺畅，驱动装置能否正常工作。

• 密封性检测：可采用肥皂水涂抹法兰连接处、阀杆填料函等部位观察是否产生气泡，或配合便携式瓦斯检测仪检测周边瓦斯浓度。

2. 定期维护措施

维护内容	建议周期	关键操作
阀体防锈处理	每半年	喷涂防锈漆
传动部件润滑	每半年	涂抹锂基润滑脂
电动执行器保养	每季度	清理粉尘油污，检查齿轮箱润滑油位，测试电机绝缘电阻（不低于5MΩ）
限位行程校准	每季度	防止阀门开关不到位
阀板密封面检查	每半年	发现划痕或凹坑及时研磨修复
整体性能校验	每年	压力测试、泄漏率检测

3. 常见故障及处理方法

故障现象	可能原因	处理建议
电动执行机构无法响应	接线松动、电源电压不匹配	检查接线端子紧固情况，用万用表检测电源电压
阀门出现泄漏	密封圈老化、磨损	更换密封圈，选择耐高温、耐腐蚀材料
阀板转动卡滞	积尘、异物堵塞或润滑不足	拆卸清洁内部，添加适量润滑油
电机温度过高	长时间运行且散热不良	检查散热风扇，确保散热通道畅通
隔爆外壳出现裂纹	外部冲击或腐蚀	加强巡检，发现损伤及时修复或更换

对于长期停运的阀门，建议每月手动启闭一次，防止阀板与阀座发生粘连。

六、操作注意事项

在日常操作中，以下几点值得特别留意：

1. 通电时禁止手动操作执行机构，以免损坏内部结构；

2. 请勿接错电源相序，否则可能导致阀门或执行器损坏；

3. 一体式设备通常具备免开盖调试功能，调试时无需拆开防爆外壳，避免电气元件暴露在爆炸性气体环境中；

4. 当阀门出现开关卡滞或瓦斯泄漏等异常情况时，应立即切断阀门前后端的瓦斯管路，待瓦斯浓度降至安全范围后再进行检修。

矿用电动瓦斯蝶阀在煤矿瓦斯抽采、通风及排水系统中扮演着重要角色。从选型到安装，从日常维护到故障排查，每个环节都应以安全为首要考虑。建议用户建立设备维护台账，详细记录每次维护的时间、内容和故障处理情况，实现全生命周期的追溯管理，从而保障矿井瓦斯系统的稳定运行。
