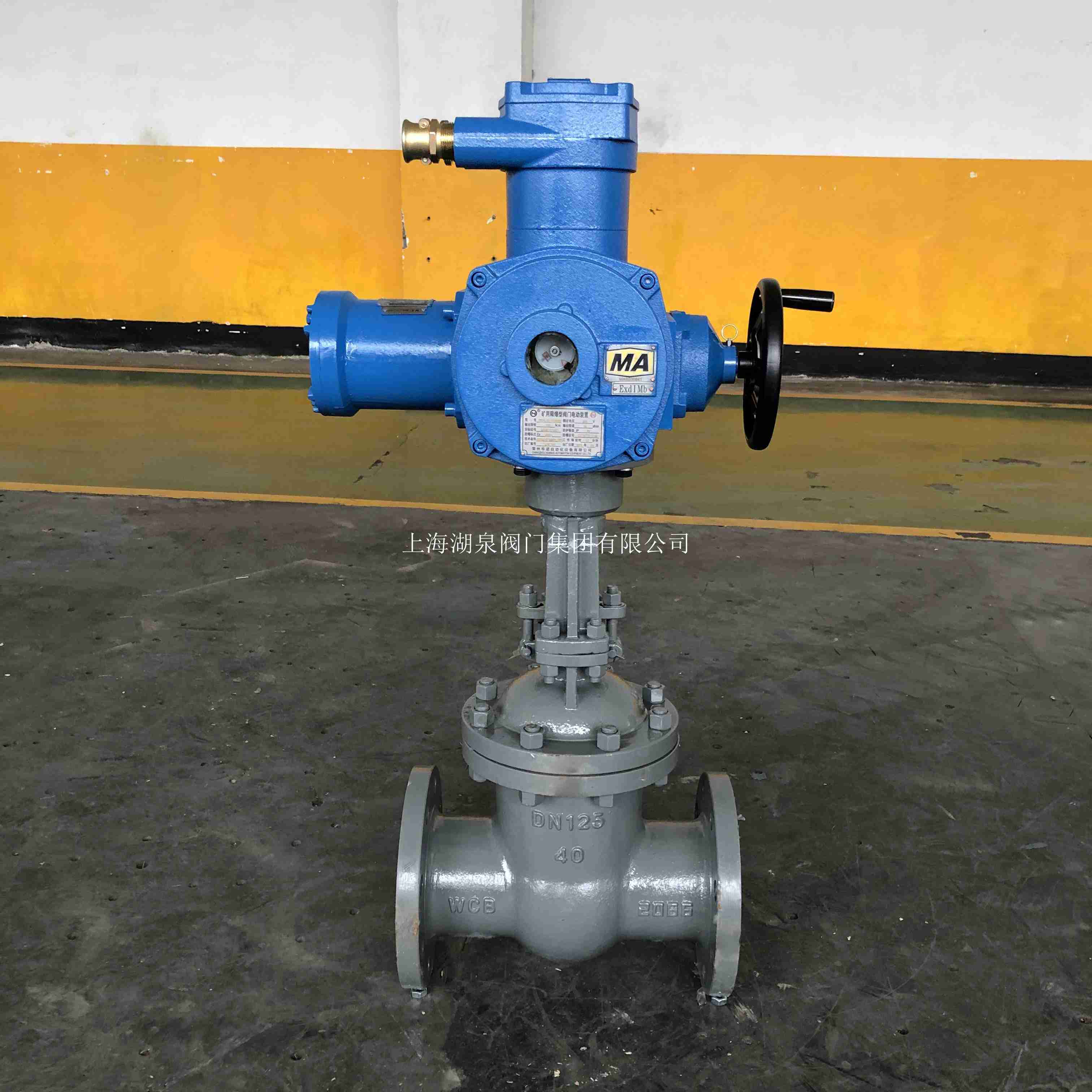

如何正确安装与调试MKZ941H-100矿用电动闸阀？关键技术要点详解

MKZ941H-100矿用电动闸阀（公称压力PN100、法兰连接、隔爆型煤安阀门）的正确安装与调试，核心在于防爆合规、双向密封安装、相序保护与力矩行程设定。关键要点如下：‌‌

• ‌安装前确认资质与工况‌：阀门须持有‌煤安（MA）和防爆合格证（Ex d I）‌，适用于煤矿非采掘面；核对铭牌参数（DN、PN100、AC380/660V、IP55/IP67）与管道介质（水/油/蒸汽≤425℃）、温度、压力匹配；严禁用于采掘工作面或超限工况。‌‌

• ‌水平安装优先，无流向限制‌：‌建议水平安装，阀杆垂直向上‌；若垂直安装，手轮须在上方。因属‌双向密封楔式闸阀‌，介质流向无要求，但法兰螺栓应对称拧紧、垫片居中，避免偏载导致泄漏。‌‌

• ‌初次通电前手动预置半开位‌：‌必须先用扳手将阀杆手动旋至约50%开度‌（防止电机相序错误时全关/全开瞬间堵转烧毁电装或损坏阀座）；断电状态下确认手电动离合器处于“电动"档。

• ‌电源与防爆接线合规‌：接线前断开上游电源，用兆欧表测电机绝缘（≥10MΩ）；‌三相电源（AC380V/660V）接入后点动测试‌，观察闸板升降方向是否与控制按钮一致；若反向，‌任意调换两相‌；确保接地端子可靠接矿用接地网，隔爆面涂防锈油、螺栓紧固防松。

•

• ‌调试分步进行：限位→力矩→功能验证‌：
  ① ‌机械限位‌：开/关到位时若过行程，调整电装内开/关凸轮或电子限位螺钉（参考电装说明书）；
  ② ‌力矩设定‌：轻载试运行，逐步调高关向力矩至阀门刚关严（避免过高损坏阀座），开向力矩通常设为关向70%~80%；
  ③ ‌功能测试‌：现场/远控模式切换、开/停/关按钮响应、反馈信号（开/关到位无源接点或4–20mA）与控制室联动正常；‌严

•

• 禁带压全关后持续通电‌。

• ‌旁通阀启用（大口径/高压差时）‌：如DN≥200或压差＞1MPa，‌开启前先开旁通阀均压‌，再操作主阀，减少启闭力矩冲击。

• ‌调试后锁定与标识‌：调整完毕锁紧限位/力矩调节螺钉，盖好电装罩；在阀体及控制箱贴‌“煤安MA"“Ex d I"“开/关"流向箭头‌标识；运行24小时内复查法兰、接线、温升（≤65℃）。

• ‌严禁操作‌：不得在管道带压时强行手动 overrides（除非电装手轮设计允许）；勿在防爆面涂油漆或用非防爆工具敲击；调试期间井下瓦斯浓度须＜0.5%并通风。

安装调试须由持证电工+阀门操作员协同完成，全程遵守《煤矿安全规程》及电装厂家手册（如ZB系列）。若无说明书，联系制造商获取MKZ941H-100专属调试曲线。
